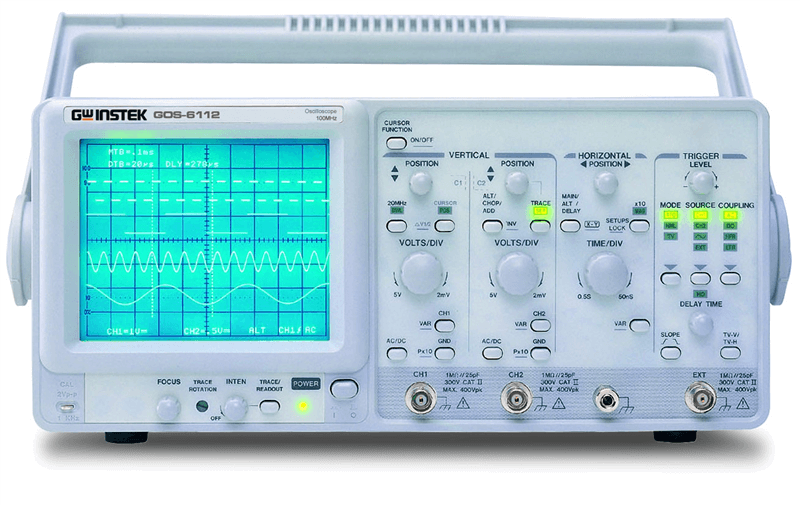

CRT |
類型 | 6 英吋內附刻度線之方形顯示幕 ; 標線位置 0%, 10%, 90%, 100% ; 8 x 10 格 (1 格 = 1 公分) |
|||||
| 磷光質 | P31 | ||||||
| 加速器電壓 | 約 12kV | ||||||
| Z 軸輸入 | 耦合 : DC | ||||||
| 感度 : 5V 或以上 | |||||||
| 最大輸入電壓 : 30V(直流加交流峰值) 在 1kHz 或以下 | |||||||
| 頻寬 : DC ~ 5MHz | |||||||
垂直系統 |
感度 | 2mV ~ 5V/DIV, 共 11 檔 (以 1-2-5 順序) | |||||
| 感度準確度 | < 3% (顯示在中間 5格的位置) | ||||||
| 連續可調垂直感度 | 連續可調至 1/2.5 或小於面板設定值 | ||||||
| 頻寬 (-3dB) | DC ~ 100MHz(2mV/DIV : DC ~ 20MHz) | ||||||
| 上升時間 | 3.5nS (2mV/DIV : 17.5 nS) | ||||||
| 訊號延遲 | 可觀察前緣 | ||||||
| 最大輸入電壓 | 400V (直流加交流峰值) 在 1kHz 或以下 | ||||||
| 輸入耦合 | AC, DC, GND | ||||||
| 輸入阻抗 | 1MΩ+2% // 約 25pF | ||||||
| 垂直模式 | CH1, CH2, DUAL(CHOP/ALT), ADD, CH2 INV. | ||||||
| 頻寬限制 | 20MHz | ||||||
| 共模拒斥比 (CMRR) | 50kHz 時為 50:1 或更好 | ||||||
| 動態範圍 | 在 60MHz 時為 8 格；在 100MHz 時為 6 格 | ||||||
水平系統 |
水平模式 | MAIN(A), ALT, DELAY(B) | |||||
| A (主要的) 掃描時間 | 50nS ~ 0.5S/DIV, 連續可調 (UNCAL) | ||||||
| B (延遲) 掃描時間 | 50nS ~ 50mS/DIV | ||||||
| 準確度 | + 3% (在 x 10 MAG 為 + 5%) | ||||||
| 掃描放大 | x 10 (最大掃描時間 5nS/DIV) | ||||||
| Hold Off 時間 | 可變動 | ||||||
| 延遲時間 | 1mS ~ 5S | ||||||
| 延遲抖動 | 1:20000 或更小 | ||||||
| 交替分離 | 可變動 | ||||||
觸發 |
觸發模式 | AUTO, NORM, TV | |||||
| 觸發源 | CH1, CH2, LINE, EXT | ||||||
| 觸發耦合 | AC.DC, HFR, LFR | ||||||
| 觸發斜率 | "+" 或 "-" 極性或 TV 同步極性 | ||||||
| 觸發感度 | 模式 |
頻率 |
內部 |
外部 |
|||
AUTO |
10Hz~20MHz |
0.35 | DIV | 50 |
mV |
||
20MHz~100MHz |
1.5 | DIV |
150 |
mV |
|||
NORM |
DC~20MHz |
0.35 |
DIV |
50 |
mV |
||
20MHz~100MHz |
1.5 |
DIV |
150 |
mV |
|||
TV |
sync signal |
1 |
DIV |
200 |
mV |
||
| TV 訊號同步 | TV-V, TV-H | ||||||
| 最大外部輸入電壓 | 400V (直流加交流峰值) 在 1kHz |
||||||
| 外部輸入阻抗 | 1MΩ + 5%, // 約 25pF |
||||||
X-Y 操作 |
模式 | X 軸 : 可選擇 CH1, CH2, EXT | |||||
| Y 軸 : 可選擇 CH1, CH2, CH1 and CH2 | |||||||
| 感度準確度 | 2mV ~ 5V/DIV+3%; 外部 : 0.1V/DIV+ 5% | ||||||
| X 軸頻寬 | DC ~ 500kHz (-3dB) | ||||||
| 相位差 | 3º or less from DC ~ 50kHz | ||||||
輸出訊號 |
觸發訊號輸出 | 電壓 : 約 25mV/DIV into 50 Ω | |||||
| 頻率響應 : DC ~ 10MHz | |||||||
| 校正端子輸出 | 1kHz 方波, 2Vpp+2% | ||||||
游標讀值功能 |
量測功能 | ΔV，ΔV%，ΔVdB，ΔT，1/ΔT，ΔT%，Δθ | |||||
| 解析度 | 1/100 DIV | ||||||
| 有效游標範圍 | Vertical: + 3DIV ; Horizontal: + 4DIV | ||||||
| 面板設定顯示 | 垂直 : V/DIV(CH1,CH2), UNCAL, ALT/CHOP/ADD, INV, probe factor, AC/DC/GND | ||||||
| 水平 : S/DIV(MTB,DTB), UNCAL, x 10MAG, delay time, HO | |||||||
| 觸發 : source, coupling, slope, level, TV-V, TV-H | |||||||
特殊功能 |
面板設定值鎖定 | Provided | |||||
| 使用電源 | AC 100V/120V/ 230V + 10%, 50/60Hz | ||||||
| 附件 | 電源線 x 1, 操作手冊 x 1, 測棒 (10:1/1:1) x 2 | ||||||
| 尺寸及重量 | 310(寬) x 150(高) x 455(長) mm；約 9 公斤 | ||||||
|
