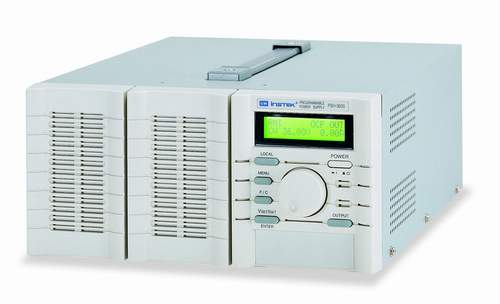

型號： PSH- 大功率系列 (LCD 數字顯示)
|
特點：
|
| 規 格 / 型號 PSH- XXXX系列 | ||||
| 輸出 V / A | 10V | 36A (PSH-1036) | 70A (PSH-1070) | 100A (PSH-10100) |
| 20V | 18A (PSH-2018) | 35A (PSH-2035) | 50A (PSH-2050) | |
| 36V | 10A (PSH-3610) | 20A (PSH-3620) | 30A (PSH-3630) | |
| 60V | 6A (PSH-6006) | 12A (PSH-6012) | 18A (PSH-6018) | |
|
|
||||
| 調節率 (定電壓模式) | 負載 | 0.1% + 5mV | 0.1% + 5mV | 0.1% + 5mV |
| 電源 | 0.05% + 5mV | 0.05% + 5mV | 0.05% + 5mV | |
|
|
||||
| 調節率 (定電流模式) | 負載 | 0.2% + 5mA | 0.2% + 10mA | 0.2% + 15mA |
| 電源 | 0.2% + 5mA | 0.2% + 10mA | 0.2% + 15mA | |
|
|
||||
| 漣波及雜訊 | 電壓 (mVrms) | 10 ~ 20mV | 10 ~ 20mV | 10 ~ 20mV |
| 電流 (mArms) | 0.2% | 0.2% + 20mA | 0.2% + 40mA | |
|
|
||||
| 設定解析度 |
電壓
< 36V
|
10mV | 10mV | 10mV |
|
電壓
> 36V
|
20mV | 20mV | 20mV | |
|
電流 10V
|
10mA | 20mA | 30mA | |
|
電流 20V
|
10mA | 10mA | 20mA | |
|
電流 36V
|
10mA | 10mA | 10mA | |
|
電流 60V
|
10mA | 10mA | 10mA | |
|
|
||||
| 設定準確度 | 電壓 < 36V | 0.05% + 25mV | 0.05% + 25mV | 0.05% + 25mV |
| 電壓 > 36V | 0.05% + 50mV | 0.05% + 50mV | 0.05% + 50mV | |
| 電流 10V | 0.2% + 30mA | 0.2% + 60mA | 0.2% + 90mA | |
| 電流 20V | 0.2% + 30mA | 0.2% + 30mA | 0.2% + 60mA | |
| 電流 36V | 0.2% + 30mA | 0.2% + 30mA | 0.2% + 30mA | |
| 電流 60V | 0.2% + 30mA | 0.2% + 30mA | 0.2% + 30mA | |
|
|
||||
| 讀回值(儀錶)解析度 | 電壓 | 同設定解析度 | 同設定解析度 | 同設定解析度 |
| 電流 | 同設定解析度 | 同設定解析度 | 同設定解析度 | |
|
|
||||
| 讀回值(儀錶)準確度 | 電壓 | 同設定準確度 | 同設定準確度 | 同設定準確度 |
| 電流 | 同設定準確度 | 同設定準確度 | 同設定準確度 | |
|
|
||||
| 讀回值溫度係數 | 電壓(25 + 5°C ) | < 100ppm/°C | < 100ppm/°C | < 100ppm/°C |
|
|
||||
| 反應(上升/下降)時間 | 電壓上升 | < 150mS | < 150mS | < 150mS |
| 電壓下降 | < 150mS | < 150mS | < 150mS | |
|
|
||||
| 回復時間 | 定電壓模式 | < 500µS | < 500µS | < 500µS |
|
|
||||
| 保護功能 | OVP/OCP/OHP |
V |
V |
V |
| 突發電流保護 |
V |
V |
V |
|
|
|
||||
| 輸出 On/Off控制 |
V |
V |
V |
|
|
|
||||
| 顯示幕 | LCD | |||
|
|
||||
| 使用電源 | 交流 85V ~ 250V, 50/60Hz | |||
|
|
||||
| 附件 | 電源線 x 1, 操作手冊 x 1 | |||
|
|
||||
| 尺寸及重量 |
108(寬) x 141(高) x 388(長)mm, 3.3公斤 |
188(寬) x 141(高) x 388(長)mm, 6.2公斤 | 268(寬) x 141(高) x 388(長)mm, 9.3公斤 | |
|
