AC 與 DC 必須分清楚
交流電流選 AC A；直流電流選 DC A。具備直流電壓功能，不代表鉗口也能量測直流電流。
首頁 / 鉤錶操作教學
CLAMP METER GUIDE
鉤錶怎麼用？AC / DC 電流鉗表操作與選購指南
量測電流，從正確夾線開始。掌握交流與直流檔位、單一導線量測及 DC 歸零，讓日常電氣檢測更有依據。
鉤錶利用鉗口感測導線周圍的磁場，通常不必切斷導線或將儀器串入電路，即可量測電流。實際可測功能與範圍，仍須依各型號規格確認。
只夾一條導體，讓量測方式正確到位。

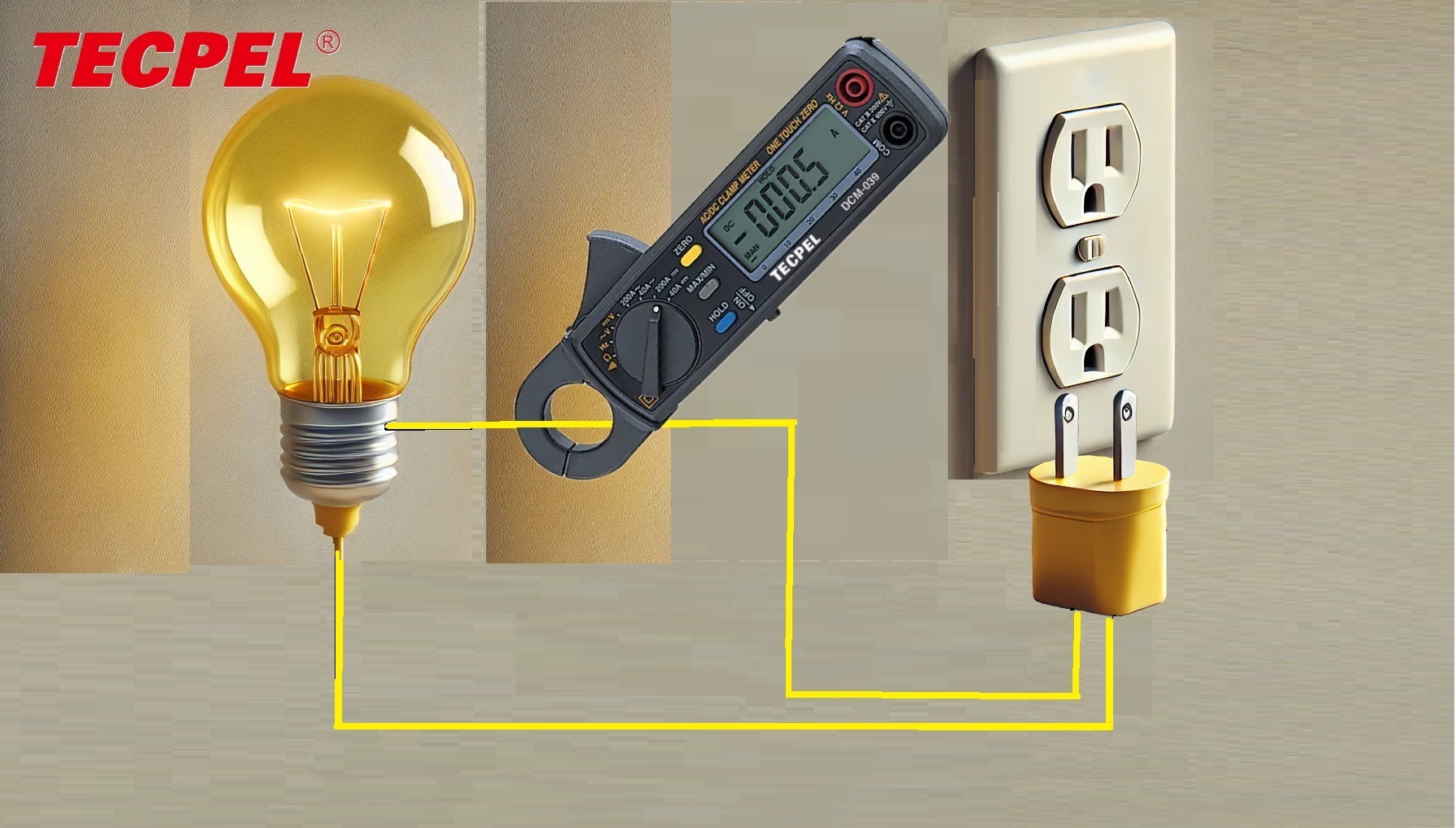

量測原理示意，非特定產品外觀。
量測原理示意，非特定產品外觀。
BEFORE YOU MEASURE
先掌握三個關鍵，避免常見誤讀
鉤錶、鉗形表與電流鉗表是常見名稱；量測結果是否有效，取決於功能、夾線方式與儀器設定。
一般電流只夾單一導體
同時夾住去程與回程導線，磁場可能互相抵消。量測時讓鉗口完全閉合，並依說明書放置導線。
小電流需要合適量程
最大電流量程並非唯一指標。量測毫安或低電流時，應同時確認解析度、精確度及適用量測範圍。
QUICK START
AC / DC 鉤錶操作六步驟
以下為一般操作原則；各型號的按鍵、檔位與功能可能不同，請以原廠使用說明書為準。
檢查儀器與現場
確認外殼、鉗口與配件完好，電池電量足夠。依量測位置確認額定電壓及 CAT 安全等級，手指保持在護指擋板後方。
選擇電流功能與量程
選擇 AC A 或 DC A。手動量程且電流未知時，先由適當的高量程開始，再依讀值調整；勿超過額定範圍。
直流量測先歸零
量測 DC 電流前，依說明書讓鉗口閉合且不夾導線，執行 ZERO 或 REL。若儀器不支援 DC A，請改用適用型號。
夾住單一導體
按下扳機，讓單一導體通過鉗口，放開後確認完全閉合。導線位置依說明書指示，並盡量遠離其他強磁場來源。
讀取數值與單位
等讀值穩定後，確認 A 或 mA、AC 或 DC。直流正負號與夾持方向有關；HOLD 可保留畫面，但不等同峰值或啟動電流量測。
記錄並結束量測
記錄檔位、量程、負載狀態與讀值。安全移開鉗口後關閉儀器；如出現超量程顯示，先停止並重新確認量測條件。
操作提醒：不需切斷導線並不代表可忽略帶電作業風險。需接近裸露帶電部位時，應由具備資格的人員依現場程序及適當防護措施進行。電阻與導通量測前，必須斷電並確認電容已放電。
AC VS. DC
交流鉤錶與交直流鉤錶，如何區分？
先確認要量測的電流類型，再比較功能與應用需求。
| 比較項目 | AC 交流鉤錶 | AC / DC 交直流鉤錶 |
|---|---|---|
| 電流類型 | 量測交流電流；不能假設支援 DC。 | 規格明確標示時，可量測交流與直流電流。 |
| 常見應用 | 交流配電、家電與馬達負載檢查。 | 交流負載，以及電池、直流電源與直流設備檢查。 |
| 量測前設定 | 確認 AC A、量程與頻率適用範圍。 | 確認 AC A / DC A；DC 量測依說明書歸零。 |
| True RMS | 是否具備真有效值功能，必須逐一查看規格；AC / DC 標示本身不代表 True RMS。 | |
| 低電流量測 | 比較最小量程、解析度及精確度。一般大電流機種不一定適合微小電流或漏電檢測。 | |
| 其他功能 | 電壓、電阻、導通、頻率、溫度、峰值及啟動電流等功能，依各型號配置而定。 | |
BUYING GUIDE
選購鉤錶，先確認六件事
將用途、電流大小與導線尺寸一起評估，更容易找到合適的儀器。
- 電流類型：只量 AC，或需要 AC / DC？
- 量程與解析度：最大電流與最小待測電流各是多少？
- 波形與頻率：是否涉及非正弦波、變頻器或 True RMS？
- 鉗口尺寸：能否容納導線，且在現場完全閉合？
- 安全等級：額定電壓與 CAT 類別是否適合量測位置？
- 延伸功能：是否需要啟動電流、記錄或校正服務？
TECPEL / 選型諮詢
提供量測條件，協助您比較型號
詢價時請附上 AC 或 DC、預估電流範圍、導線外徑、工作電壓與應用設備。若需要量測毫安、漏電或啟動電流，請一併說明。
PRACTICAL APPLICATIONS
鉤錶實際應用：從照明負載到設備檢查
先辨識電源類型與量測目的，再選擇適當檔位。以下以一般負載電流檢查為例，說明如何將鉤錶操作原則用於日常工作。
應用一：檢查燈具與家電的運轉電流
量測市電供電的燈具或家電時，使用支援交流電流的鉤錶並選擇 AC A。可用於觀察設備開啟前後的負載變化，以及在相同運轉條件下比較讀值。
- 準備適當量測點：使用符合額定電壓與電流的專用分線轉接器，依配件說明操作；不要自行剝開帶電電源線，也不要仿照示意圖製作裸露的市電接線。
- 確認檔位與量程：選 AC A，依預估電流選擇量程。若分線器具有倍率量測位置，須按標示倍率換算，不能直接將顯示值當作實際電流。
- 只夾單一導體：讓鉗口完全閉合。不要將整條含火線與中性線的電源線一起夾入，否則磁場可能抵消。
- 記錄穩定運轉讀值：比較相同設備在相同工作狀態下的電流；待機低電流可能低於一般鉤錶的有效量測範圍。
電流不等於耗電量：僅靠鉤錶的安培讀值，不能直接得出實際功率或用電度數。交流實功率還與電壓、功率因數及波形有關；需評估耗電量時，請使用適用的功率計或電能量測儀器。
馬達與空調負載檢查
觀察穩定運轉電流，並與設備銘牌及正常運轉紀錄比較。啟動電流須使用明確支援 Inrush 的機種；一般 HOLD 或 MAX 功能不一定能捕捉短暫啟動電流。變頻器量測應另確認頻寬與適用功能。
電池與直流設備檢查
使用支援 DC A 的鉤錶，量測前依說明書閉合鉗口並歸零，再夾住單一導體。可觀察充電或放電時的電流變化；正負號須配合鉗口方向判讀。微小待機電流需確認低電流精確度與解析度。
配電與定期維護
由合格人員在適當防護下，依現場程序逐一量測支路或各相電流，並記錄量測時間與負載狀態。異常讀值可作為後續檢查線索，但不能單靠一次電流讀值判定故障原因。
| 觀察現象 | 可能原因 | 檢查方向 |
|---|---|---|
| 讀值接近零 | 同時夾住去程與回程導線，或負載電流太小。 | 確認單一導體量測、負載已啟動，以及儀器低電流規格。 |
| DC 零點偏移 | 未歸零、殘磁或環境磁場影響。 | 移開導線，依說明書閉合鉗口並歸零，再重新量測。 |
| 讀值不穩定 | 負載變動、鉗口未閉合或外部磁場干擾。 | 確認夾持位置與鉗口狀態，並比較相同工作條件。 |
| 與預期差距大 | AC/DC 檔位不符、倍率未換算或波形超出適用範圍。 | 確認檔位、分線器倍率與 True RMS／頻寬規格。 |
VIDEO REFERENCE
觀看原始鉤錶操作影片
搭配影片與本頁的操作步驟，了解鉤錶的使用情境。實際操作前，請再核對手上儀器的型號、功能與原廠說明書。
鉤錶操作參考影片｜YouTube
前往原始影片觀看示範，再依量測需求確認 AC/DC 檔位、單一導體夾持方式與適用量程。
前往 YouTube 觀看原始影片 ↗影片於新分頁開啟。頁面內的應用說明為一般操作指南。
FREQUENTLY ASKED QUESTIONS
鉤錶使用常見問題
鉤錶、鉗形表與電流鉗表有什麼不同？
這些名稱通常都指利用鉗口感測導線電流的儀器。選購時應比較 AC 或 DC 量測能力、量程、解析度、鉗口尺寸與安全等級，而不是只看產品名稱。
為什麼夾住整條電源線，讀值接近零？
一般負載電流量測應只夾住單一導體。若同時夾住去程與回程導線，兩者的磁場可能互相抵消，因此讀值不能代表負載電流。請使用合適的分線配件或由合格人員在安全量測點操作，不要自行剝開帶電電纜。
交流鉤錶可以量直流電流嗎？
不一定。必須確認規格與檔位明確支援 DC A。只有 AC A 功能的鉤錶不能用來取得有效的直流電流讀值。
量測直流電流前，為什麼要歸零？
支援直流量測的鉤錶可能受殘磁、環境磁場與零點偏移影響。依該型號說明書，在未夾住導線且鉗口閉合時執行 ZERO 或 REL；量測位置或方向改變後，視需要重新歸零。
True RMS 真有效值適合哪些應用？
當交流波形不是理想正弦波時，True RMS 有助於取得有效值讀數，但仍受頻率頻寬、波峰因數與量程限制。變頻器輸出量測也須確認儀器是否適用，以及是否需要低通濾波功能。
鉤錶可以量測漏電嗎？
需選擇專用漏電鉤錶或具有足夠靈敏度與規格支援的型號。漏電量測的夾線方式與一般負載電流不同，應依儀器說明書與現場配線條件操作。一般大電流鉤錶不能直接取代漏電鉤錶。
