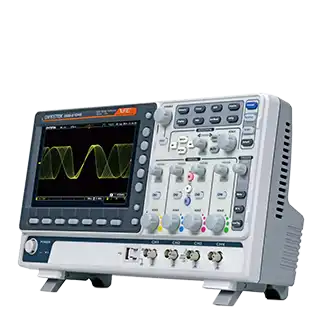

GDS-2074E 70MHz 4通道桌上型數位示波器

產品簡介

量測規範

• 頻寬 : 70MHz
• 通道 : 4
• 即時取樣率 : 1G Sa/s 每通道
• 螢幕解析度 : 800 x 480
• 波形更新率 : 120,000 波形/每秒
• 上升時間 : 小於 5ns
• 水平解析度 : 1ns/格 ~ 100s/格
• 垂直解析度 : 1mV/格 ~ 10V/格
• 訊號解析度 : 8 Bit
• 記憶深度 : 最大 10Mpts
• 最大輸入電壓 : 300Vrms, CAT I
• 觸發精度 : ± 3% full scale
• 輸入阻抗 : 約 1MΩ// 16pF.
• 儲存設定 : 20 組
• 儲存波形 : 24 組

產品功能

• 多國語系 : 正體中文／簡體中文／英文...等
• 電壓量測 : Vpp, Vamp, Vavg, Vrms, Vhi, Vlo, Vmax, Vmin, Rise Preshoot/ Overshoot, Fall Preshoot/ Overshoot
• 電流量測 : Freq, Period, Rise Time, Fall Time, + Width, – Width, Duty Cycle
• 波型觸發 : CH1, CH2, CH3*, CH4*, Line, EXT
• 自動量測 : 36 組
• 自動計數 : 6位數解析度，誤差±2％
• 訊號輸出 : USB 2.0 , Ethernet(RJ-45), Go-NoGo BNC, Kensington Style Lock

產品資訊

• 工作環境 : 0~50°C / 低於80%RH @35°C 不可結露
• 存放環境 : -20~60°C / 低於70%RH @70°C 不可結露
• 海拔限制 : 低於 1,000 公尺
• 電源規格 : AC 100/220V、47~63Hz
• 消耗功率 : 約 18W, 40VA maximum
• 保險絲 : 1A slow, 250V
• 液晶畫面 : 7“ TFT WVGA color display
• 產品尺寸 : 384 X 208 X127.3 mm
• 重量 : 約 2800g
• 附件 : 示波器測棒x2、示波器測棒調整工具、傳輸線、光碟、說明書
